Esta sección describe la instalación y configuración de la imagen para la utilización del software en Raspberry PI con pantalla táctil de 3.5” o 7”

El primer paso es descargar la imagen del software en función de la pantalla seleccionada:

A continuación es necesario descarga e instalar el software para copiar la imagen a la tarjeta SD Descargar Balena

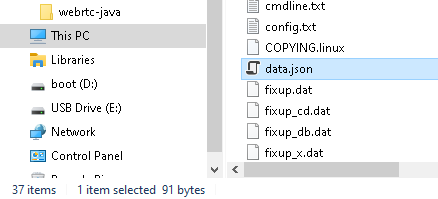

Una vez copiada la imagen en la tarjeta extraerla y volver a conectarla al PC. Buscar la unidad “boot” y localizar el archivo data.json

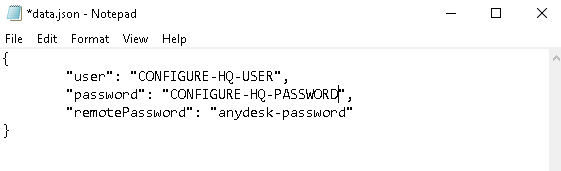

Archivo de login data.json

Abrirlo con el Notepad e indicar los siguientes campos:

Configurar usuario y clave

A continuación insertar la tarjeta en la Raspberry, conectar el micro auricular USB, el cable de red e iniciarla

Funcionamiento

Una vez iniciado el equipo se mostrará la siguiente pantalla mientras se conecta al servidor

Conectando pantalla 3.5"
Conectando al servidor, pantallas de 3.5” y 7”

En caso de no avanzar de esta pantalla puede ser:

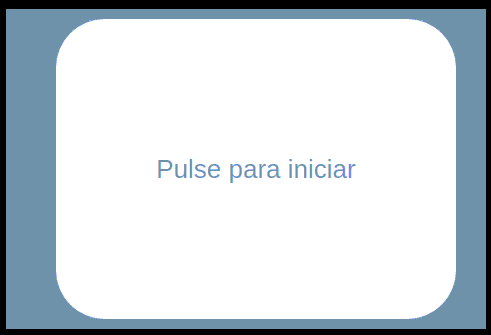

Una vez conectado al servidor, solicitará pulsar en la pantalla para iniciar la aplicación

Inicio pantallas de 3.5” o 7”

El usuario ya se encuentra conectado y esperando una llamada

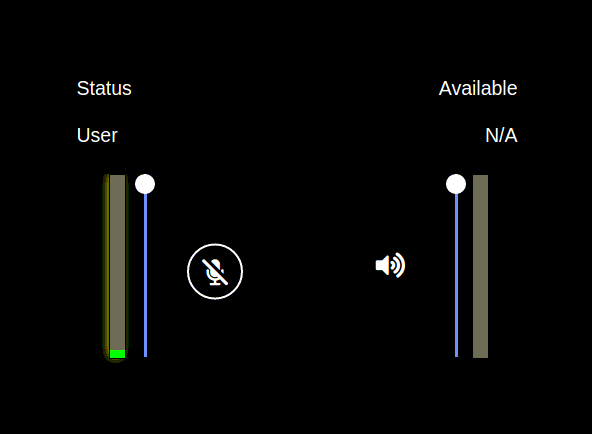

Esperando llamada, pantalla 3.5”

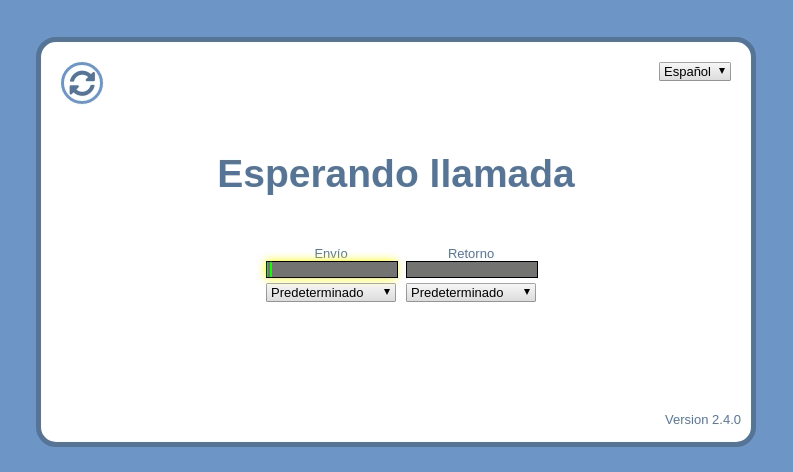

Esperando llamada, pantalla 7”

Una vez que recibe una llamada el estado cambiará a “Conectado”. Se indicará el nombre del usuario remoto “admin” en este ejemplo. Y se podrán ver los vúmetros de Rx y Tx

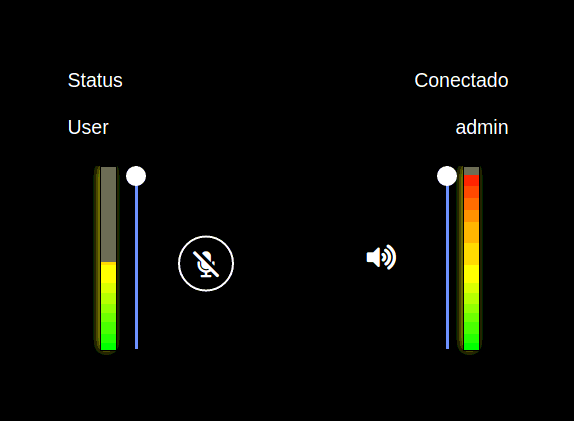

Conectada llamada, pantalla 3.5”

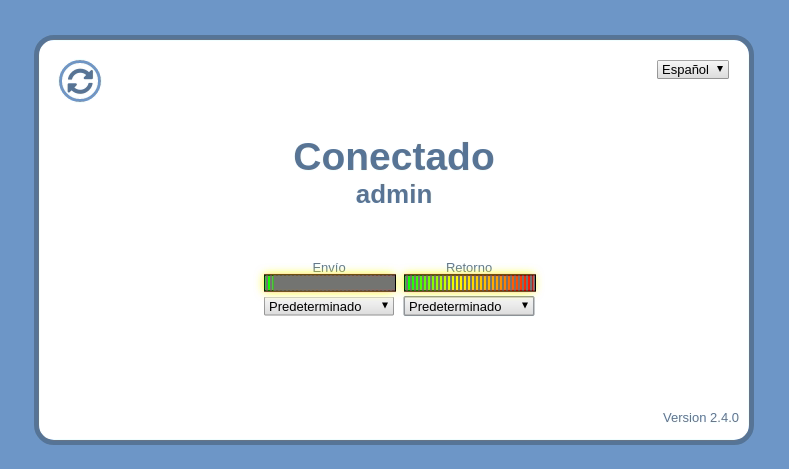

Conectada llamada, pantalla 7”
